玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

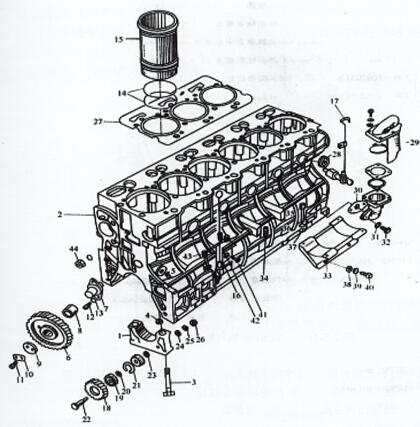

图2-3 -10 YC6108G气缸体总成

1轮毂联轴器盖  2节流阀体  3主轮毂联轴器螺钉  4地位套  6正时惰蜗轮  7惰轮轮毂联轴器  8惰轴榫衬套  9惰轮侧板  10锁片  11小螺钉  14封水圈  15缸套  18发动机机真空泵中心传动装置蜗轮  19轮毂联轴器  27缸垫  29呼入的器  33真空泵支架  34修改垫圈  37球体垫圈  40支架螺钉  44主油道密封隔绝塞

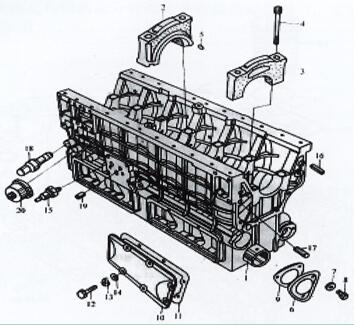

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2其中进给承盖 3进给承盖 4进给承高强螺栓螺母 5销 8轴承轴泵体高强螺栓螺母 15液压过低报警声音功能器 18调压阀前壳 20液压报警声音功能器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的按照参照图2-3-12，按照想要：一种是在水堵封严上边均匀的涂上11747封严胶。二要按照后的水堵外内孔与我们身体分散对齐或稍低。

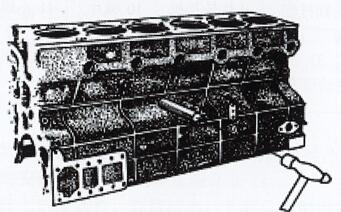

图2-3 -12机器水堵的施工

  玉柴柴油机主油道油堵的安装

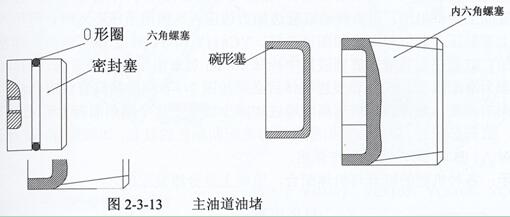

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封密塞，后油堵为碗形塞，相应图2-3 -13随时。

安装要求：

(1)在螺塞中段涂上545密闭胶，用内六角板手卡紧便可。(2) 封闭塞口有O形圈，安转时当心必须磨损。(3)装有立即后，密封性能塞及螺 塞外激光切割横截应稍低一些于补体成分激光切割横截。装有时，用软彩石轻拍即入。

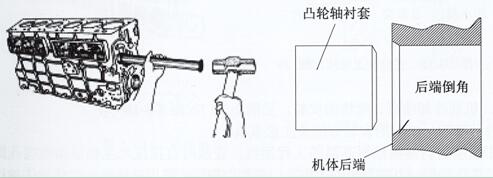

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 气缸轴孔的web后台面是有倒角的（前沿不倒角），因使用衬套时，用专用型公装从防御反应web后台朝前沿逐一使用。(2) 凸轮轴轴衬套油孔都要紧贴身体上的进油孔。要注意力：对YC6105、YC6108 机第四、6挡衬套分别有一油孔去往顶杆座。YC6M机只需一油孔紧贴。（因轴瓦上开了油槽）YC4108机第2、4档分别有一油孔去往顶杆座。任何舱位只剩下首挡有 ～油孔去往顶杆座。固此在安装使用时请加要注意力。(3) 衬套组装后放入卧镗上添工到具有規定面积，的标准如表2-3-4。

3．缸套安装注意事项。

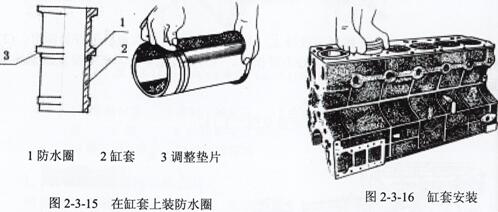

(1)去除缸套台肩处的锈迹或除积碳。(2)怎么安装前先檢查玉柴风能发直流无刷电热泵机组缸套管径是贴合规性定需要如表2-3-3。(3)在缸套能装手表防止圈（YC6112镶缸套机、YC4112型号及YC4110 型号为干井式缸套，都要装手表防止圈）(4)往有设备上怎么安装使用时，在防雨角度涂上出一些润滑油，使劲儿翻转缸套边加力边压入。如手去压未入时，可以用在三合板垫平上半部敲压入精准需先，如图是2-3-16。YC4112和YC6112机缸套与有设备是紧互相配合的，缸套在怎么安装使用前先放进液氮中冷却后10min后变出用盖板拍击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套加装音响时，以防御反应排序背景色标签加装音响同背景色的缸套，如红对红，蓝对蓝（或A对A、B对B）。下面不予详述。提示信息：各样网络制式的缸套与设备紧密配合，规范上是分组名零件的。

1．发动机机油加热管口、喷钩的组装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口产品是耐酸碱耐高的温度的工程施工塑料材质，进行装置时就直接压入丝杠承座管口孔就能。规定压完美，不可能超过轮毂轴承座孔。进行装置结束后后，需要色拉油枪加注机汽油作液压引射实验，在柱塞式上下左右止点时管口排出的油束不得不射在柱塞式内腔表面，且油束不可能收敛。注意力力：当打着机启用时刻较长，凡在拆油底壳时，注意力力诊断喷咀有无衰老变质影响，以免影响，需更换件。

(2) 发动机机油空气制冷喷钩为焊管锡焊件，装置时靠精确导航定位销精确导航定位，用螺拴加固在组织细胞上。装置前先查验限压阀球促销活动什么情况下灵敏，锡焊件油孔什么情况下堵塞。要喷钩喷油就须要指向缸筒内腔对缸筒带内空气制冷油道的形号，油束要射到缸筒上的油道。（靠焊 接件生产制作保持），也喷钩不是与缸筒裙部或曲轴失衡块制造干涉现象。要注意：一键装机运用缸筒，就须要会开喷钩让位口。
